Узел комерческого учета ТЗК-100



Узел учета позволяет собирать важные данные о давлении, температуре, расходе продуктов с составлением суточной или месячной отчетности. При этом цена является довольно доступной. Все комплексы имеют сертификат об утверждении типа средства измерения, методику поверки и обеспечивают коммерческий учет нефтепродуктов.



Главные особенности, которыми обладает система коммерческого учета нефтепродуктов:



  • автоматизация учета нефтепродуктов на предприятии с возможностью отключения при превышении дозы, достижении предельного уровня в цистерне, поднятии рабочих элементов оборудования, прекращении подачи топлива;
  • прием и учет нефтепродуктов посредством нескольких устройств;
  • возможность купить оборудование для автоматизированного учета нефти, подходящее конкретно вашему предприятию, для которого будет разработан требуемый порядок учета;
  • достижение высокого уровня безопасности в узле учета нефти и взрывозащищенное исполнение установок;
  • возможность вести точный учет массы, движения и расхода нефтепродуктов, а также определять другие показатели, необходимые заказчику.



Конструкция узлов учета и установка оборудования



Оборудование сегментировано на 2 блока: вычислительный и технический. Первый блок применяется для сбора и переработки данных, свидетельствующих о состоянии нефти. Через технический сегмент продукт прогоняется. Он состоит из следующих компонентов:



  • специальный механизм, осуществляющий забор образцов;
  • датчики отслеживания давления;
  • система фильтрации;
  • измерительные линии



При необходимости можно монтировать в узел дополнительные устройства, которые улучшат качество и порядок контроля над нефтепродуктами.

Оборудование является полностью безопасным как для человека, так и для окружающей среды. При монтаже техблоки оснащаются датчиками, которые отслеживают уровень загазованности и задымления, а также контролируют температуру. Дополнительно монтируется система вентиляции, позволяющая избежать форс-мажоров в виде внезапного возгорания. Продукция запатентована и защищается законом об авторском праве.



Учет по объему

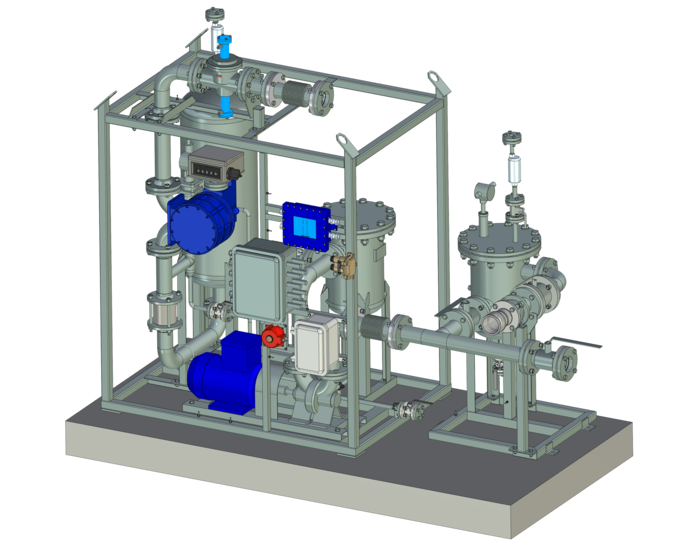

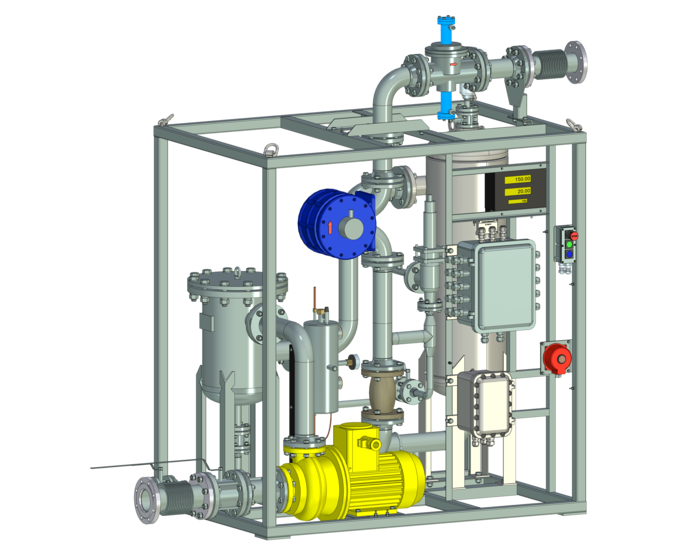

ТЗК-100 ОХ08Д0 произв. до 90 м3/ч



1



Характеристики
Электронасосный агрегат тип КМН
Ном.Ф Ду 80
Расход до 90 м3/ч
t° раб. 40 +50 °C
Вязкость 0,55-60,0 сСт
Артикул 544545



ТЗК-100 учёт нефти и нефтепродуктов при сливе с авто/ железнодородных цистерн



Предназначен для коммерческого учёта нефти и нефтепродуктов в единицах объёма при их приёме из авто- или железнодорожных цистерн

  • Клапаны большого и малого расхода
  • Контроллер полевой
  • Электрообогрев



2



Характеристики
Электронасосный агрегат тип КМН
Ном.Ф 35
Расход до 35 м3/ч
t° раб. — 50 +50 °C



Учет по массе

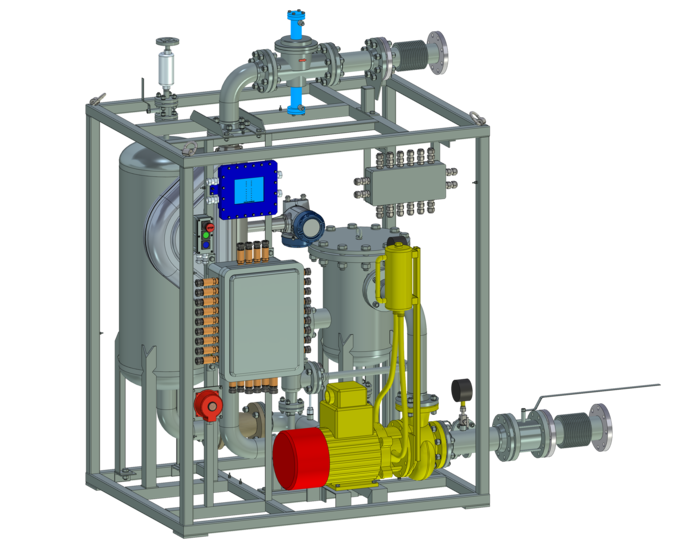

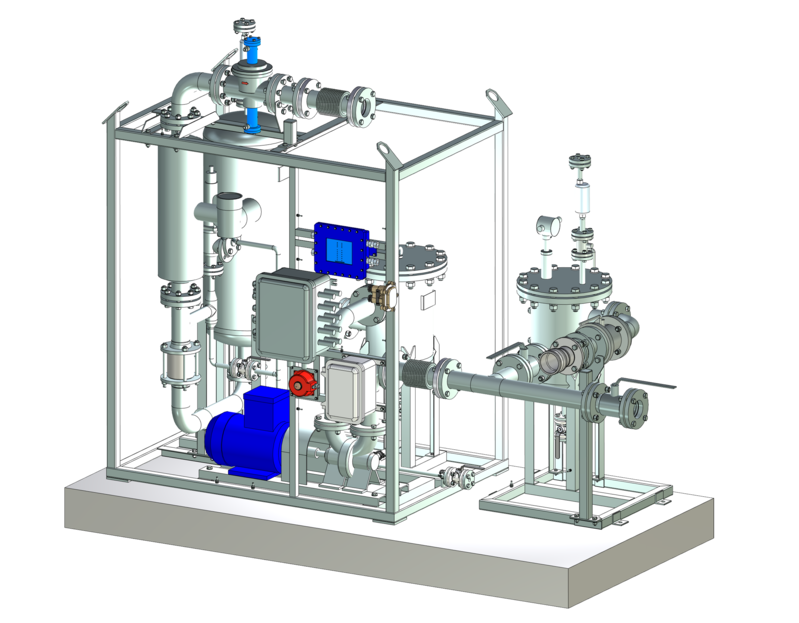

ТЗК-100 произв. до 90 м3/ч



  • Клапаны большого и малого расхода
  • Контроллер полевой
  • Электрообогрев



3



Характеристики
Электронасосный агрегат тип КМН
Ном.Ф Ду 80
Расход до 90 м3/ч
t° раб. — 50 +50 °C



ТЗК-100 учёт нефти и нефтепродуктов при сливе с авто/ железнодородных цистерн



  • Клапаны большого и малого расхода
  • Контроллер полевой
  • Электрообогрев



4



Характеристики
Электронасосный агрегат тип КМН
Ном.Ф Ду 80
Расход до 35 м3/ч
t° раб. — 50 +50 °C

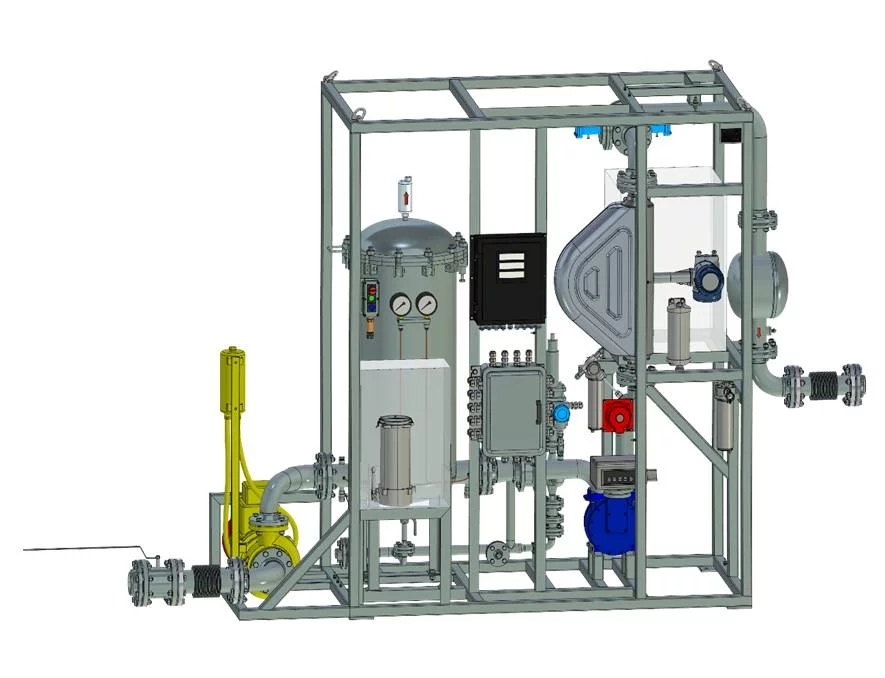

Узел коммерческого учета авиатоплива



Комплекс ТЗК-100, предназначен для измерения объёма и массы авиакеросина при перекачке, приёме и выдаче его на пунктах заправки авиатопливом.
В составе комплексов используются специализированные электронасосные агрегаты с двойным торцевым уплотнением, компенсаторы, исключающие температурные и вибрационные воздействия на трубопровод, двухступенчатые электромагнитные клапаны, защищающие агрегаты от гидравлических ударов и позволяющие осуществлять плавность налива и точность учёта нефтепродукта, фильтр-водоотделитель со степенью фильтрации 3 мкм. В состав также входит объемный счетчик для дозирования ПВКЖ, а также индукционный нейтрализатор статического электричества в потоке топлива типа ИНСЭТ.
Система учета может ставиться в комплекте с уже установленными системами тонкой фильтрации и водоотделения на ТЗК аэропортов или хранения авиакеросина.
Все комплексы имеют свидетельство об утверждении типа средства измерения, методику поверки, а также сертификат соответствия ТР ТС (технический регламент таможенного союза) РФ, р-ки Беларусь, Киргизии и Казахстана.



77

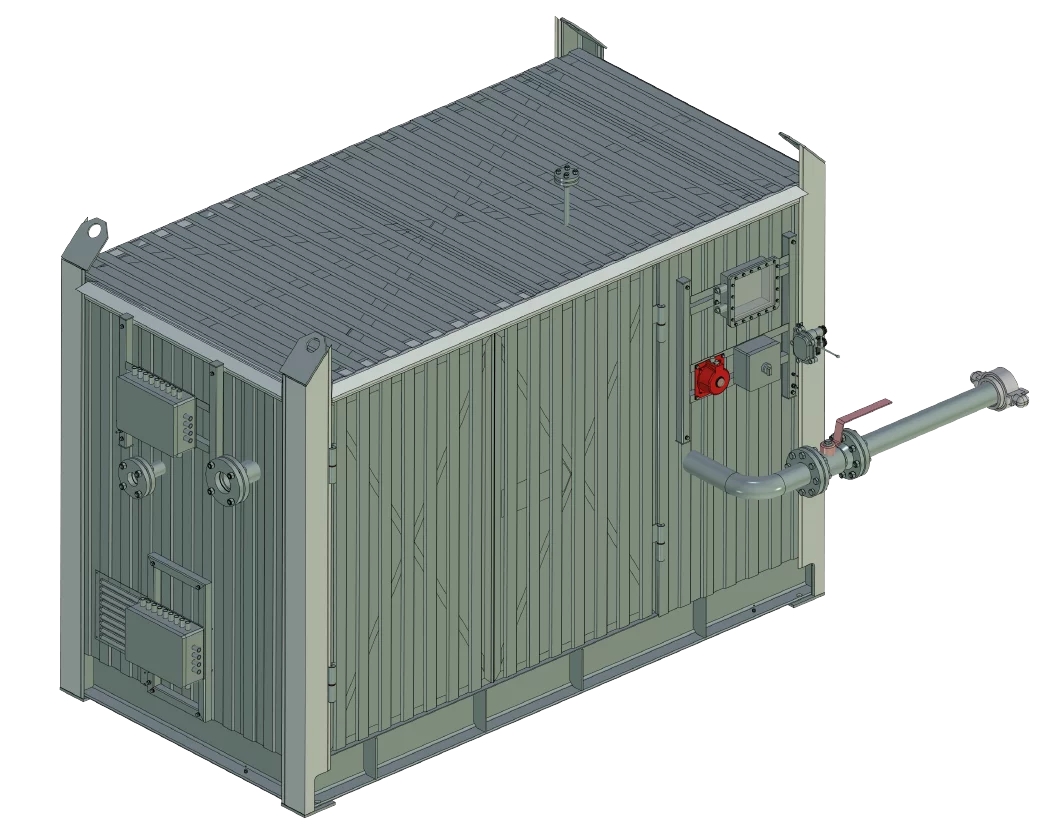

ТЗК-100 контейнерного исполнения



Выполнен в защитной облицовке, осуществляющей дополнительную защиту оборудования от атмосферных осадков и исключающей несанкционированный доступ к оборудованию.



88
