ТРК серии ШЕЛЬФ 100



  • Питание ТРК осуществляется высококачественным импульсным источником питания с диапазоном питающего напряжения 170—240 В.
  • Силовая часть управления катушками двухрежимного (замедление и отсечка) клапана и мотора осуществляется твердотельными пускателями реализованными на технической базе фирмы Mikrochip.
  • Блок индикации реализован на жидких кристаллах (рабочая температура -40…+50° С), шестизначные — для суммы и объема, четырехзначные — для цены.
  • Центральный процессорный блок (ЦПБ) изготовлен с использованием процессоров фирмы Atmel c EEPROM и защищены от потери данных при внезапном отключении питания с сохранением индикации на табло.
  • Доступ к настройкам ТРК защищен электронными ключами Dallas 3-х уровней.
  • Возможна электронная юстировка измерителей расхода топлива с помощью ЦПБ с регистрацией количества юстировок.
  • Интерфейс связи с центральным компьютером и ЭККА: RS 485/Shelf_V2, RS 485/Shelf_V3.

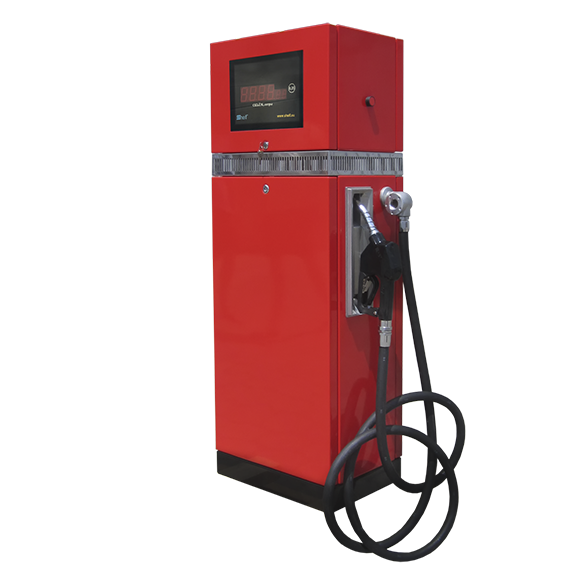

ТРК "Шельф" 100-1ВК



1



Номинальная производительность л/мин.: 50/90
Погрешность: ±0,25%
Минимальная доза выдачи, л: 2
Кранов на одну сторону: 1
Видов топлива: 1
Программная калибровка: есть
Количество насосов 1
Виды топлива бензин, ДТ, керосин, биодизель,(100%) или E15
Рабочие температуры: -40/+50°С
Питание: 230/400V +/- 10%, 50 Hz+/- 2Hz
Идентификация пользователя: ЕК Dallas
Длинна шланга, м: 4
Дисплей жидкокристаллический с подсветкой/светодиодный
Ёмкость счётного устройства разовой дозы: 9999,99 л
Счётчик суммарного количества топлива: электронный 12-разрядний
Габариты (Ш х Г х В), мм, не более: 520 х 355 х 1400 мм
Масса, кг, не более: 120

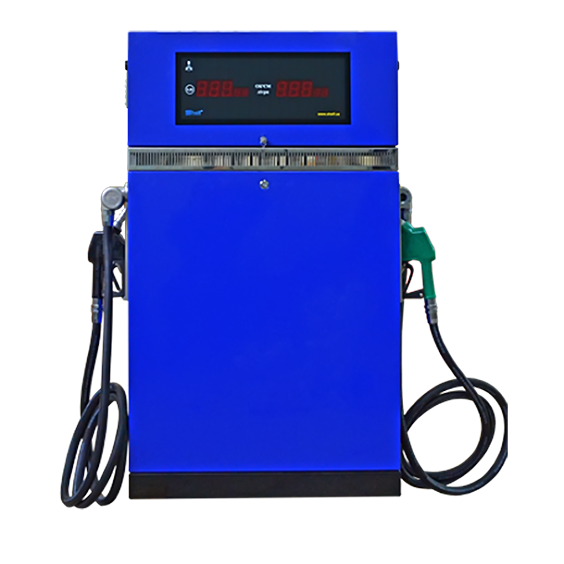

ТРК "Шельф" 100-2ВК



2



Номинальная производительность л/мин.: 50/90
Погрешность: ±0,25%
Минимальная доза выдачи, л: 2
Кранов на одну сторону: 2
Видов топлива: 1-2
Программная калибровка: есть
Количество насосов 1-2
Виды топлива бензин, ДТ, керосин, биодизель,(100%) или E15
Рабочие температуры: -40/+50°С
Питание: 230/400V +/- 10%, 50 Hz+/- 2Hz
Идентификация пользователя: ЕК Dallas
Длинна шланга, м: 4
Дисплей жидкокристаллический с подсветкой/светодиодный
Ёмкость счётного устройства разовой дозы: 9999,99 л
Счётчик суммарного количества топлива: электронный 12-разрядний
Габариты (Ш х Г х В), мм, не более: 860 х 350 х 1455 мм
Масса, кг, не более: 195

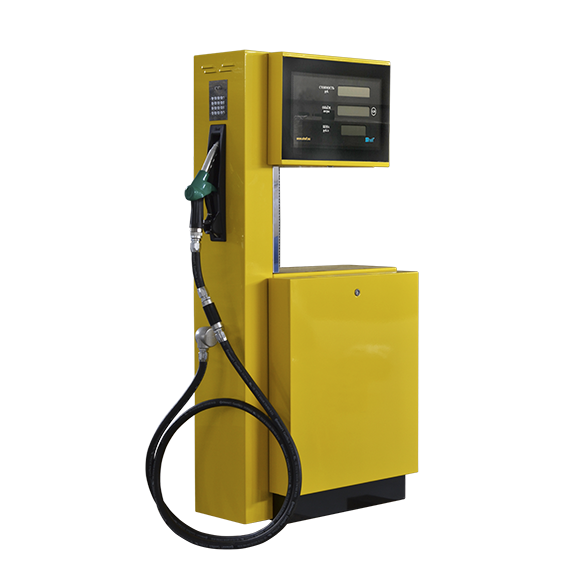

ТРК "Шельф" 100-1



3



Номинальная производительность л/мин.: 50/90
Погрешность: ±0,25%
Минимальная доза выдачи, л: 2
Кранов на одну сторону: 1
Видов топлива: 1
Программная калибровка: есть
Количество насосов 1
Виды топлива бензин, ДТ, керосин, биодизель,(100%) или E15
Рабочие температуры: -40/+50°С
Питание: 230/400V +/- 10%, 50 Hz+/- 2Hz
Идентификация пользователя: ЕК Dallas
Длинна шланга, м: 4
Дисплей жидкокристаллический с подсветкой/светодиодный
Ёмкость счётного устройства разовой дозы: 9999,99 л
Счётчик суммарного количества топлива: электронный 12-разрядний
Габариты (Ш х Г х В), мм, не более: 800 х 490 х 2400 мм
Масса, кг, не более: 155

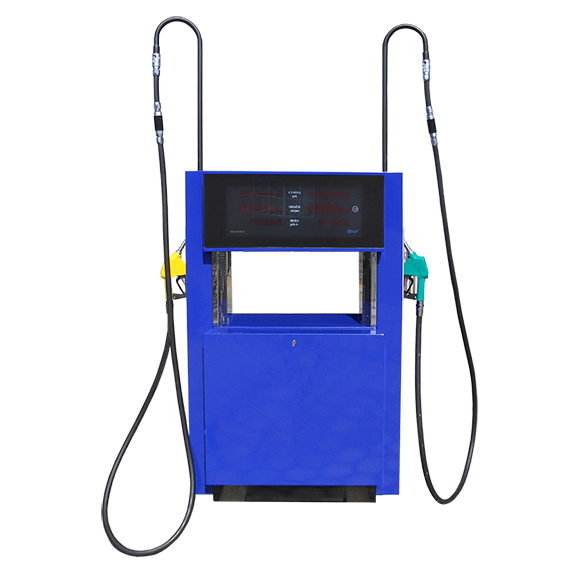

ТРК "Шельф" 100-2



4



Номинальная производительность л/мин.: 50/90
Погрешность: ±0,25%
Минимальная доза выдачи, л: 2
Кранов на одну сторону: 2
Видов топлива: 1-2
Программная калибровка: есть
Количество насосов 1
Виды топлива бензин, ДТ, керосин, биодизель,(100%) или E15
Рабочие температуры: -40/+50°С
Питание: 230/400V +/- 10%, 50 Hz+/- 2Hz
Идентификация пользователя: ЕК Dallas
Длинна шланга, м: 4
Дисплей жидкокристаллический с подсветкой/светодиодный
Ёмкость счётного устройства разовой дозы: 9999,99 л
Счётчик суммарного количества топлива: электронный 12-разрядний
Габариты (Ш х Г х В), мм, не более: 1500 х 490 х 2400 мм
Масса, кг, не более: 250
