Газоанализатор СТМ-10
СТМ-10 используется для непрерывного автоматического контроля довзрывоопасных концентраций воздушных смесей (многокомпонентных) паров и горючих газов в воздухе открытых пространств и помещений рабочей зоны в районах с умеренным и тропическим влажным климатом, а также при пониженных температурах в исполнениях ДБН. Сигнализаторы изготавливаются по техническим условиям ТУ 25-7407.0016-88. В процессе осуществления автоматического непрерывного измерения и контроля довзрывоопасных массовых концентраций смесей горючих веществ в воздухе объектов, находящихся на территории рабочей зоны, сигнализатор СТМ-10 производит выдачу сигнализации о превышении уже установленных значений порогов, а также оперативно коммутирует внешние исполнительные цепи по факту срабатывания сигнализации.
Принцип действия и работы сигнализатора СТМ10 - термохимический.
Способ подачи контролируемой среды на датчик – конвекционный (диффузионная подача пробы) или принудительный (принудительный забор анализируемой пробы).
Тип сигнализатора СТМ 10 - стационарный.
Область применения сигнализатора горючих газов СТМ-10:
- газоанализатор СТМ 10 применяется в процессе переработки, добычи, транспортировки нефти и нефтепродуктов, газа;
- на газоперекачивающих станциях для контроля и измерения природного газа;
- на промышленных предприятиях (котельные, окрасочные участки, канализационные участки) ТЭК (ГРЭС, ТЭЦ и другие), на заправках, на объектах газовых и автомобильных хозяйств;
- при производстве, переработке, хранении спиртосодержащих напитков и спирта, газосигнализатор СТМ-10 сможет осуществлять контроль небольшой площади не более 1000 м2;
- на производствах красок и лаков;
- на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.), на эстакадах сливных и наливных с относительно небольшой территорией;
- на танкерах и других судах морских и речных пароходств при погрузке, разгрузке или использовании топлива;
- на пищевых производствах растительного масла для непрерывного измерения ДВК нефраса в исполнениях с калибровкой по гексану (ДГЦ) у СТМ-10.
Описание

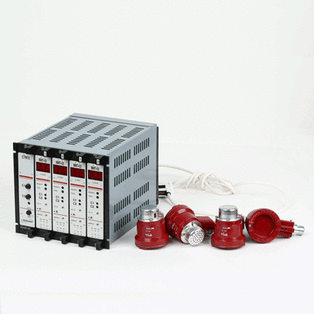

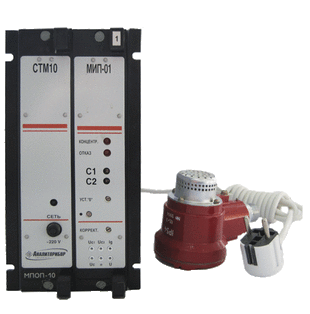

СТМ-10 представляют собой законченное изделие и являются автоматическими стационарными приборами, конструктивно состоящими из блока сигнализации и питания, а также выносных датчиков либо блоков датчиков во взрывозащищённом корпусе от одного до десяти в зависимости от исполнения модели.
Газосигнализаторы имеют два регулируемых порога срабатывания (порог «1» и порог «2»). По защищённости от воздействия окружающей среды блок питания и сигнализации выполнен в обыкновенном исполнении по ГОСТ 12997-84 и должен устанавливаться за пределами взрывоопасной зоны.
Датчики и блоки датчиков из состава СТМ10 могут работать и эксплуатироваться во взрывоопасных зонах помещений и наружных установок согласно «Правилам устройства электроустановок» (ПУЭ) и другим документам, которые регламентируют применение электрооборудования во взрывоопасных условиях, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC, групп Т1-Т4 ГОСТ 12.1.011. Блоки датчиков и датчики СТМ-10 выполнены взрывозащищенными с маркировкой взрывозащиты IExdIICT4 по ГОСТ Р. 51330.0-99. По устойчивости к механическим воздействиям сигнализаторы выполнены в виброустойчивом исполнении – группа L3 по ГОСТ 12997-84.

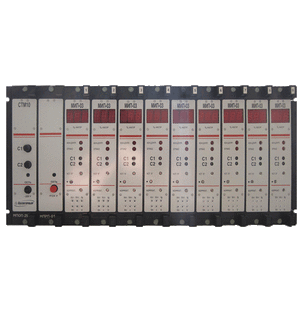

Сигнализаторы горючих газов СТМ 10 выпускаются с конвекционной (диффузионной) либо принудительной подачей контролируемой среды (пробы) с основным питанием (от МПОП) и количеством каналов 1, 2, 4, 6, 8, 10 или основным и резервным питанием (от МПОП и МПРП) и количеством каналов 1, 3, 5, 7, 9. Кроме того сигнализаторы СТМ 10 могут быть с цифровым устройством или без него.
| Технические характеристики | |||
| Характеристики | Значения | Примечание | |
| Диапазон измерения,% НКПР | 0 - 50 | ||
| Диапазон сигнальных концентраций, % НКПР | 5-50 | ||
| Стандартная установка порогов СТМ 10, | 1-й | 2-й | пороги регулируемые |
| % НКПР | 7 | 11 | |
| Основная абсолютная погрешность, % НКПР не более: | |||
| - для измерения | ± 5 | ||
| - для срабатывания сигнализации | ± 1 | ||
| Время срабатывания сигнализации, с, не более | 10 | ||
| Время прогрева сигнализатора СТМ-10, мин, не более | 5 | ||
| Время непрерывной работы без технического обслуживания и ручного корректирования, ч | 1080 | ||
| Срабатывание «сухих» контактов реле при срабатывании сигнализации: | |||
| - предварительной | одна группа | на каждом канале | |
| - аварийной | две группы | на каждом канале | |
| - неисправности | две группы | на блоке питания | |
| Выходной унифицированный сигнал, В | 0 - 1 | устанавливается конечным потребителем с помощью перемычки | |
| Токовый выходной сигнал, мА | 4-20 | ||
| Температура окружающей среды, °С: | |||
| - для блока питания и сигнализации | от 0 до +50 | для климатических исполнений УХЛ4.2, ТВ4.2, ОМ4.2 | |
| от -45 до +50 | климатика УХЛ3.1, модификация с Н | ||
| - для выносного датчика (ВД) | от -60 до +50 | УХЛ1, ОМ4 | |
| от 0 до +50 | ТВ3 | ||
| - для блока датчика | от 0 до +50 | принудительная подача пробы, климатика УХЛ4, ТВ3 | |
| Степень защиты от воздействия пыли и влаги: | |||
| - корпус датчика | IP54 | ||
| - газопроницаемый стакан датчика | IP21 | ||
| - блок сигнализации и питания | IP20 | ||
| Маркировка взрывозащиты блока датчика | IExdIICT4 | по ГОСТ Р. 51330.0-99 | |
| Устойчивость к механическим воздействиям | Группа L3 | по ГОСТ 12997-84 | |
| Линия связи: | |||
| - сечении жилы, мм2, не менее | 1,5 | для связи датчиков с блоком питания | |
| - сопротивление жилы, Ом, не более | 10 | ||
| Число проводников линии связи | 4 | ||
| Питание СТМ-10, В: | |||
| - переменное | 220 | ||
| - резервное постоянное | 24 | для модификаций Р | |
| Потребляемая мощность на один канал, Вт, не более | 10 | ||
| Средняя наработка на отказ по каждому каналу, ч | 30000 | ||
| Интервал между калибровками СТМ-10, дней | 45 | ||
| Межповерочный интервал, лет | 1 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Гарантия, мес. | 12 | исчисляется с момента даты отгрузки Заказчику | |
Форма исполнений сигнализаторов СТМ-10:
СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (М) (Г), где
N - количество измерительных каналов от 1 до 10;
(Р) - наличие резервного блока питания для нечётного количества каналов;
Д(П) - диффузионный (принудительный) забор пробы;
Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
(Н) - наличие низкотемпературного блока сигнализации и питания без цифровой индикации;
(М) - с резервным (Р) блоком питания, соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта, имеют сертификат РРР или РМСР, соответствуют требованиям по вибрации, ударам, длительным наклонам и морскому туману;
(Г) - исполнение сигнализаторов СТМ-10 с поверочным веществом по гексану. Серийно изготавливаются с калибровкой по метану (CH4).
Комплект поставки:
- блок сигнализации и питания БСП;
- датчики (блоки датчиков для принудительного забора) и модули МИП в количестве N;
- модуль преобразователь резервного питания МПРП (сигнализаторы с резервным блоком питания);
- комплект ЗИП согласно варианту исполнения сигнализаторов, ведомость ЗИП;
- эксплуатационная документация (руководство по эксплуатации 2.840.069 РЭ);
- формуляр 2.840.069 ФО.
| Дополнительные технические характеристики | ||||
| Варианты исполнения | Количество каналов | Потребляемая мощность СТМ 10, В·А (Вт) | Габаритные размеры, мм | Масса, кг |
| СТМ-10-0001 Д(П) Ц(Б) (Н), (Г)-0201ДЦ | 1 | 10 | 100×202×282 | 2,1 |
| СТМ-10-0001(Р)Д(П)Ц(Б)(Н)(М)(Г) | 1 | 10 (10) | 140×202×282 | 3,2 |
| СТМ-10-0002 Д(П)Ц(Б)(Г) | 2 | 15 | 140×202×282 | 3 |
| СТМ-10-0003 (Р)Д(П)Ц(Б)(М)(Г) | 3 | 20 (20) | 220×202×282 | 4,7 |
| СТМ-10-0004 Д(П)Ц(Б)(Н)(Г) | 4 | 25 | 220×202×282 | 4,5 |
| СТМ-10-0005 (Р)Д(П)Ц(Б)(М)(Г) | 5 | 30 (28) | 300×202×282 | 5,5 |
| СТМ-10-0006 Д(П)Ц(Б)(Г) | 6 | 36 | 300×202×282 | 5,3 |
| СТМ-10-0007 (Р)Д(П)Ц(Б)(М)(Г) | 7 | 42 (40) | 380×202×282 | 9,2 |
| СТМ-10-0008 Д(П)Ц(Б)(Г) | 8 | 48 | 380×202×282 | 9 |
| СТМ-10-0009 (Р)Д(П)Ц(Б)(М)(Г) | 9 | 54 (50) | 460×202×282 | 12,2 |
| СТМ-10-0010 Д(П)Ц(Б)(Г) | 10 | 60 | 460×202×282 | 12 |
| Датчик (для модификации Д) | - | - | 137×72×71 | 0,6 |
| Блок датчика (для модификации П) | - | - | 290×160×260 | 2,95 |
